Messaggio  Dr.SEP il Mer 13 Apr 2016 - 10:03

Premetto che questo non è un tutorial vero e proprio perchè non si può considerare definitivo per ovvi motivi.

Partiamo dal braccio meccanico,la prima cosa che ho provato a realizzare:

Una prima impronta su come farlo...............

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151012

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151013

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151014

Ovviamente questa è un'idea di base.
Andranno poi prese le misure esatte "dell'omero" di Big jim e "del radio e ulna",in modo da poter proporzionare il tutto.
Nel caso cambiare la disposizione di "molle" e "pistoni" sulle varie parti per renderlo verosimile ad un braccio meccanico/idraulico.
Saldare rifinendo le eventuali sbavature.
Assemblare le varie parti corredandole di gommini dove servono.
E in ultimo pitturarle con il color "acciaio" di Steel.



L'idea è partita da questo disegno fatto al volo,magari studiandoci sopra si possono apportare modifiche e migliorie.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151015



Primo pezzo in lavorazione,vista della parte laterale (dell'omero):

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151110

ancora però in fase di studio e modifica............................



Vista della parte superiore (dell'omero):

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151111

Chiaramente tutti gli eccessi di saldatura vanno limati il più possibile.
Quando si salda più materiali differenti di diverso spessore è facile che il materiale saldante si accumuli più da una parte che da un'altra,questione di temperature differenti.



Vista della parte inferiore (dell'omero):

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151112



Mi pare che come dimensioni e lunghezza/ingombro ci dovremmo essere:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151113

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151114

che ne dite...................?



Vista della parte laterale (del radio/ulna):

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151115



Vista della parte superiore (del radio/ulna):

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151116



Vista della parte inferiore (del radio/ulna):

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151117



Vista completa di lato:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151118

La misura completa è uguale al braccio originale.
Ora devo mettere a punto meglio lo snodo e l'attacco per il corpo...................



Vista completa superiore:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151119



Vista completa inferiore:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151120



E per la gioia dei puristi ecco la versione 2.0:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151121

Ho voluto "volutamente" dare un po più di spazio alle due barre nella sezione "omero" per far risaltare la differenza tra le due parti del braccio.
Questa realizzazione si accosta di più "all'originale",per la gioia di Francesco drink
E' un pochino più laborioso per certi versi anche se non sembra,se guardate il particolare dello snodo della sezione "radio/ulna",sembra veramente un cuscinetto a sfere.
Ora devo mettere a punto il resto e poi fargli il "trattamento segreto" in laboratorio da mio fratello...............................



Questo l'insieme:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151122

può andare.............................?



I due a confronto:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151123

commenti,modifiche e pareri.......................



Procedendo verso la meta......................................

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151124



Questo è "l'attrezzo"....................

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151110

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151111



Questa è la visione d'assieme..............................

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151112

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20151113



Come promesso ecco quel che è venuto fuori:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160210


IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160211


IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160212


IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160213


IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160214


Questo il risultato dopo il trattamento..........................



Ecco i pezzi prima e dopo il trattamento per proteggere i pezzi,spero si noti la differenza,dal vivo si percepisce anche al tatto:


IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160217
PRIMA


IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160218
DOPO
Dr.SEP
Dr.SEP
.:: Ordinatore ::.
.:: Ordinatore ::.

Numero di messaggi : 5387
Età : 50
Località : ROMA
Data d'iscrizione : 05.06.11

Torna in alto Andare in basso

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep Empty Re: IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep

Messaggio  Dr.SEP il Mer 13 Apr 2016 - 10:34

Proseguiamo con la realizzazione della testa:

Vabbè bando alle chiacchiere,veniamo a noi.
Abbiamo cominciato (parlo al plurale perchè dato che non è tutta farina del mio sacco mi sembra giusto per onestà intellettuale),...........qui non è che puoi fare copia-incolla...........
dicevo,abbiamo cominciato col fare il calco al viso del soggetto preso per modello:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 00-20110

Il Dr.Steel si è "offerto" volontario per l'esperimento Smile  abbiamo isolato il volto e poi prendendo della pasta per impronte odontoiatriche miscelata con il suo "attivatore" è stato fatto lo "stampo",opportunamente "boxato" in una scatolina.



Una volta seccato lo stampo abbiamo provveduto ad isolare il dietro della testa e con lo stesso procedimento usato per lo stampo abbiamo fatto il "controstampo",sempre "boxato":

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 01-20110

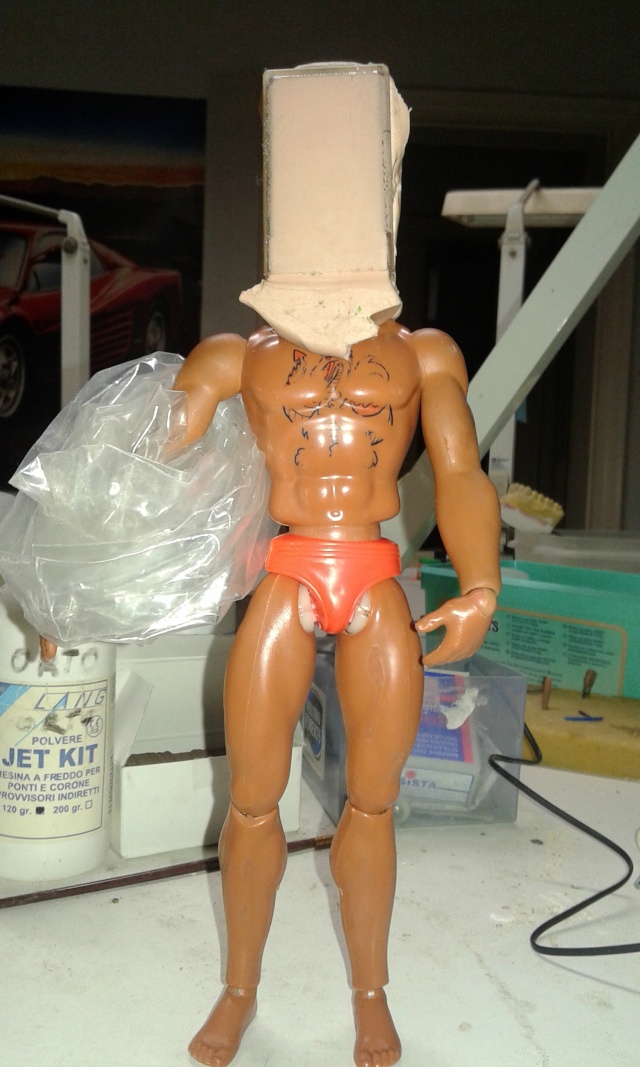

Questo è come si presentava il "paziente" durante l'indurimento...non pensate male.....:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 02-20110

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 03-20110

devo dire che in fatto di apnea non lo batte nessuno! lol!



Questo è come si presentavano lo stampo e il controstampo una volta tolto il "modello":

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 04-20110

vi garantisco che dal vivo la definizione è impressionante



Dopo aver riassemblato le due parti ed averle bloccate insieme ho proceduto a colarvi dentro della cera da modellazione,ora vedrò se il tipo di cera usato si presterà ad essere maneggiato senza modificarsi troppo durante la trasformazione del volto (nel caso dovesse risultare troppo morbida cambiero tipo e colore di cera).:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 05-20110



Una volta freddato il tutto ho provveduto ad aprire lo stampo:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 06-20110



Ed ecco il risultato di quel che è venuto fuori:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 07-20110

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 08-20110

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 09-20110

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 10-20110

Adesso bisognerà fare le opportune modifiche a mano per cercare di farlo assomigliare il più possibile al "prototipo" che si vede nel catalogo pieghevole della Mattel................



Prima che qualcuno ci accusi di andare OT torniamo sul binario______________________
Ecco come si presentava la testa dopo i primi colpi di spatolina:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160310

certo c'è da lavorarci molto,ma vi assicuro che dopo un po che uno non prende gli attrezzi del mestiere in mano la faccenda non è affatto semplice.
Ho tolto le orecchie e ho cominciato a togliere via il mascellare inferiore per far posto poi alla parte mobile................



Qui ho continuato a togliere e ad aggiungere secondo quello che mi sembrava corretto fare:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160311

Ho preferito modellare con una cera verde più dura per facilità e per vedere meglio le differenze,dopo un po che uno fissa lo stesso oggetto vede tutto uguale.
Ho "affilato" un po il cranio per renderlo più lungo.
Ho aumentato gli zigomi.
Ho allungato il taglio degli occhi.
Ho ingrandito le sopracciglia.
Ho riempito lo spazio all'attaccatura del naso.
Ovviamente non è ancora finito,ma credo di essere sulla buona strada.
Ogni consiglio su correzioni è ben accetto. grazie



Questo un primo raffronto tra il prima e dopo il lifting:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160312



Torniamo a noi e continuiamo a muovere le manine,ho seguitato a modellare e modificare il pezzo:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160333
ho preferito usare cera diversa per simulare come potrà venire dopo la verniciatura finale

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160334
vista DX

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160335
vista SX

va sicuramente bilanciato tra la parte DX e SX,ma credo di essere sulla strada giusta.
Se gli artisti del forum avessero consigli per delle migliorie sono tutt'orecchi. grazie



Dunque, eccoci di nuovo in moto.
Ho ripreso in mano la testa per le modifiche del caso ed ecco quello che è venuto fuori:

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 14-20110
Prima

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 17-20110
Dopo.........................Questa la vista frontale.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 18-20110

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 19-20110
Qui ho modificato anche la linea della mascella superiore per dargli un senso più naturale.
Praticandogli anche gli inviti per l'inserzione della mascella inferiore mobile che cercherò di realizzare in fusione.



Ed ecco la testa realizzata in resina:
IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20-20111
Frontale.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 21-20110
DX

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 22-20110
SX

Chiaramente c'è da metterci le mani per le piccole rifiniture dovute alle imperfezioni dello stampo e a eventuali bollicine (anche se avendolo fatto polimerizzare immerso in acqua calda e sotto pressione sono quasi inesistenti).
Credo che il colore sia quasi perfetto,ma può essere migliorato facendo prove miscelando diversamente le resine o con la pittura.
Ovviamente andrà poi caratterizzato con la pittura per quanto riguarda gli occhi e la bocca.



Ecco una foto comparativa:
IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 23-20110
Confrontandola con le altre "pelate" ci siamo,forse è un pelino più piccola ma questo è un fenomeno dovuto alla polimerizzazione sotto pressione che comprime leggermente.
Rispetto a una testa con i capelli l'effetto è quello di sembrare più piccola per via che non ha la "chioma" attorno al teschio.
Il fatto che poi non abbia le orecchie e gli manchi la mandibola non gioca a favore della larghezza.
Vediamo che effetto fa con la mandibola......................

Mi voglio togliere lo sfizio di misurarla col calibro,se si tratterà di decimi di millimetro non ne farò un dramma e la lascerò così..................



A tale proposito altre DUE FOTO,(così tranquilliziamo Mirco) lol!

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160336

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160337

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160338

Chiaramente devo ancora scartare e modellare per bene la mandibola e i condili per l'articolazione,era più che altro per vedere l'effetto che faceva.....................dovete tenè pazienza................... HOMM lol!



Rieccoci a bomba..........o quasi............
IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 27-20110
vista frontale

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 28-20110
vista SX

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 29-20110
vista DX



IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 30-20110
Sfilata la mandibola per controllarla e rifinirla prima della fusione

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 31-20110
Reinserita in sede per non farla piegare quando si applicano i perni di colata



IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 32-20110
Posizionata sulla basetta "portacilindro" (c'è da rispettare il centro termico per ottenere una fusione perfetta..............speriamo.............. Smile )
Si isola il cilindro con una striscia di "simil-amianto" e ci si spruzza una soluzione per ridurre la tensione superficiale del materiale da rivestimento.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 33-20110
Si pesa la polvere del materiale da rivestimento,e si miscela sottovuoto con una soluzione di liquido "speciale" e acqua distillata.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 34-20110
Poi si procede alla colata della miscela in cilindro con l'ausilio di un "vibratore" (non pensate subito male Smile ),per far salire a galla eventuali bolle d'aria,con un pennello facciamo aderire bene il rivestimento al manufatto.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 35-20110
una volta completata la colata si aspetta che il tutto indurisca per poi metterlo in forno,ma di questo parleremo più in la................



Come dicevo tra una "minkiata" e l'altra del buon Mircone vediamo se riusciamo a postare qualche cosa di interessante...................
Foto della fase di fusione non ne ho perchè non ero presente al "fatto",l'ha fusa mio fratello per me.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160339
Così si presentava il tutto dopo la fusione ed il raffreddamento.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160340
Operazioni di apertura,qui vediamo il manufatto ancora dentro al materiale da rivestimento.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160341
Qui è quasi libero del tutto.E' un'operazione da fare con cautela per evitare di danneggiare il pezzo.



IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160342
Il pezzo fuori dal rivestimento.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160343
Il pezzo dopo una prima operazione di sabbiatura.(sembra un nano con la mascellona e le gambe lol! )

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160344
E qui ho tagliato i perni di colata per cominciare la rifinitura vera e propria.



IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160345
Una prima prova di inserimento dopo averlo rifinito in maniera grossolana.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160346
Vista frontale del pezzo.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160347
Vista superiore.



IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160348
Una volta lisciata e tolte le imperfezioni di fusione,la mascella è stata di nuovo sabbiata e lucidata per dare un effetto a specchio.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160350
Eccola rimontata sulla testa e inserito il tutto sul collo.La testa di resina è stata lucidata.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160351
Una foto d'insieme.
Ora è da vedere che effetto farà con la pittura,devo decidere se lasciare il colore della testa così o modificarlo,proverò prima a dipingere occhi,sopracciglia e interno del cavo orale...................scusate la deformazione professionale.......... Smile



Ultimo step:
IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160311

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160312

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160313

C'è sicuramente da perfezionare la pittura,ma ci specializzeremo anche in quello................................ HOMM



Questa la visione di assieme tra braccio e testa:
IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160314
Devo studiare ancora il sistema di attacco del braccio,ma qualche cosa mi verrà in mente.
Poi partirò con la sezione sartoria per completare l'opera.
Dr.SEP
Dr.SEP
.:: Ordinatore ::.
.:: Ordinatore ::.

Numero di messaggi : 5387
Età : 50
Località : ROMA
Data d'iscrizione : 05.06.11

Torna in alto Andare in basso

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep Empty Re: IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep

Messaggio  Dr.SEP il Mer 13 Apr 2016 - 11:13

Il cappotto:

Come al solito visto che Don Piotr non procede devo "tentare" io l'impresa,premetto che pur essendo figlio di sarta non mi sono mai cimentato in maniera approfondita sulla cosa,e quindi sono andato un po per tentativi.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160416
Questo il primo tentativo fatto con un pezzo unico di stoffa,ma senza particolari accorgimenti,ed infatti dopo averlo fatto indossare ho dovuto fare delle modifiche alle spalle per cercare di recuperare la troppa stoffa.
Ho dovuto fare delle "pence" sulle spalle e dietro la schiena,ma alla fine il risultato non mi soddisfaceva molto.


Poi ho capito che forse con un cartamodello le cose sarebbero state più semplici e allora ho provato a tirar fuori un cartamodello servendomi di alcune misure prese su un giaccone,cercando di sagomarlo alla bella e meglio.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160315

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160316

Ma anche qui provandolo poi addosso non era come mi aspettavo.............................



Mi sono allora andato a vedere alcuni cartamodelli su internet e ho fatto altre modifiche.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160417

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160418

Ho tagliato e cucito,o meglio "imbastito" il tutto per provarlo addosso al modello,anche qui mi son reso conto che c'erano da fare alcune piccole modifiche per renderlo più vestibile.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160419
Manica

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160420
Collo

Anche queste due parti le ho poi modificate una volta applicate per ridurre i difetti.


Dato che la stoffa usata questa volta era blu (non mi son fidato ad usare quella nera perchè ne avevo poca),ora c'era il problema del colore.

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160421
Quindi ho tinto il tutto ed ora dopo l'asciugatura vedrò di applicare gli automatici di chiusura e sperare bene............................. SORPRESA VERGOGN



IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep 20160437

Questo il risultato,ci sono diverse cose da sistemare e migliorare ma per il momento è tutto. drink
Dr.SEP
Dr.SEP
.:: Ordinatore ::.
.:: Ordinatore ::.

Numero di messaggi : 5387
Età : 50
Località : ROMA
Data d'iscrizione : 05.06.11

Torna in alto Andare in basso

IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep Empty Re: IRON JAW (Progetto completo.....prove tecniche......)Dr. Sep

Messaggio  Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Torna in alto



Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
